Пример 2. Построение эпюр усилий в консольной балке 028

Рис. 1

Дано расчетную схему консольной балки (рис. 1) и приложенную к ней внешнюю нагрузку.

Нужно:

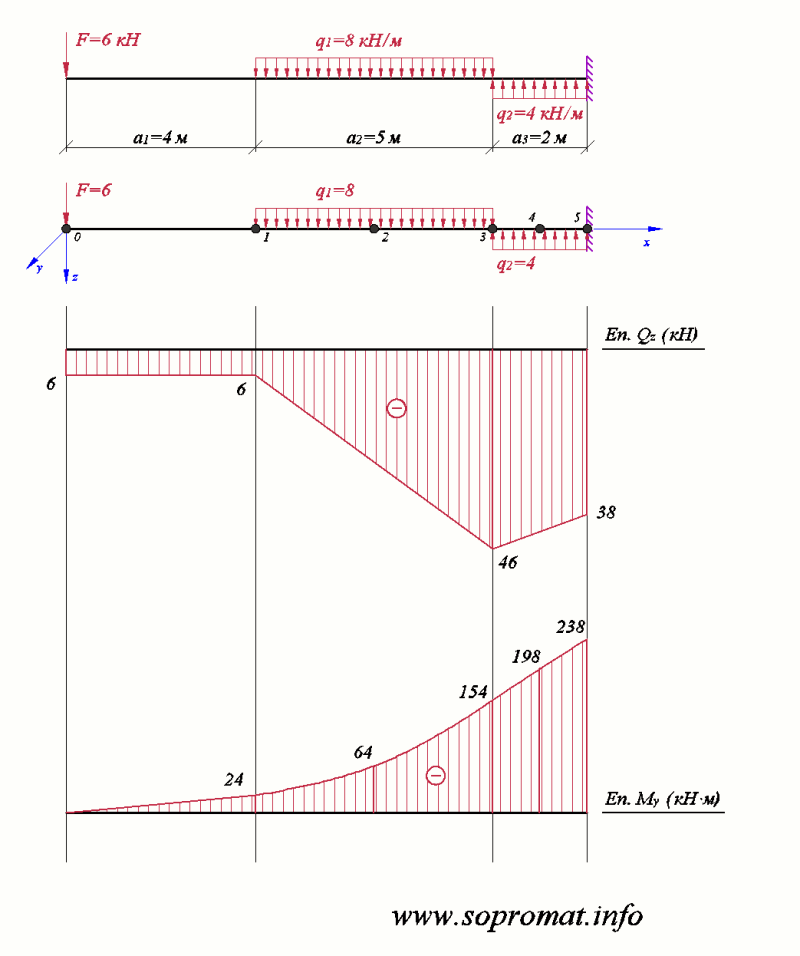

Построить эпюры внутренних усилий: эпюру поперечных сил (рис. 2, Еп.Q_z) и изгибающих моментов (рис. 2, Еп.M_y).

Решение:

Для построения эпюр внутренних усилий в консольной балке, определять опорные реакции не обязательно. Для данной схемы балки построение эпюр усилий начнем с левой стороны. Обозначаем характерные точки и определяем в них значение усилий, используя соответствующее правило знаков для построения эпюр внутренних усилий.

Построение эпюры поперечных сил (Еп.Q_z, кН):
^Пр;
;
;
.

Строим эпюру поперечных сил (рис.2).

Построение эпюры изгибающих моментов (Еп.M_y, кН·м):
;
;
;
;
;
.

Строим эпюру изгибающих моментов (рис.2).

Рис. 2
